Moderní montovaná ocelová hala Obsidian v Otrokovicích představuje efektivní a promyšlené řešení pro průmyslové využití. Projekt klade důraz na funkčnost, statickou spolehlivost a dlouhou životnost, zároveň nabízí flexibilitu pro konkrétní potřeby investora.

Základní charakteristika montované haly

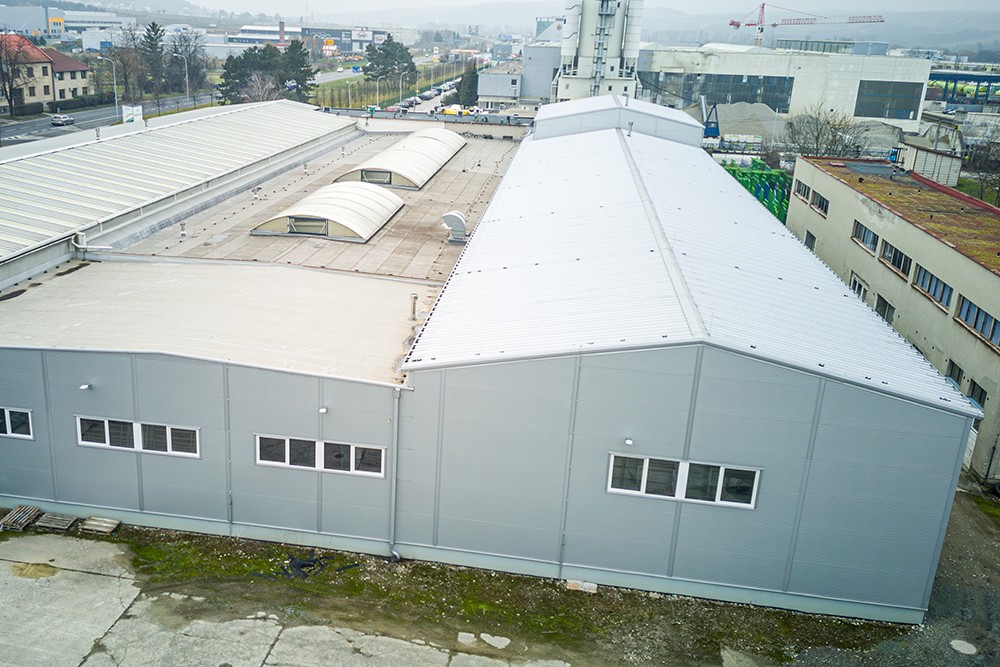

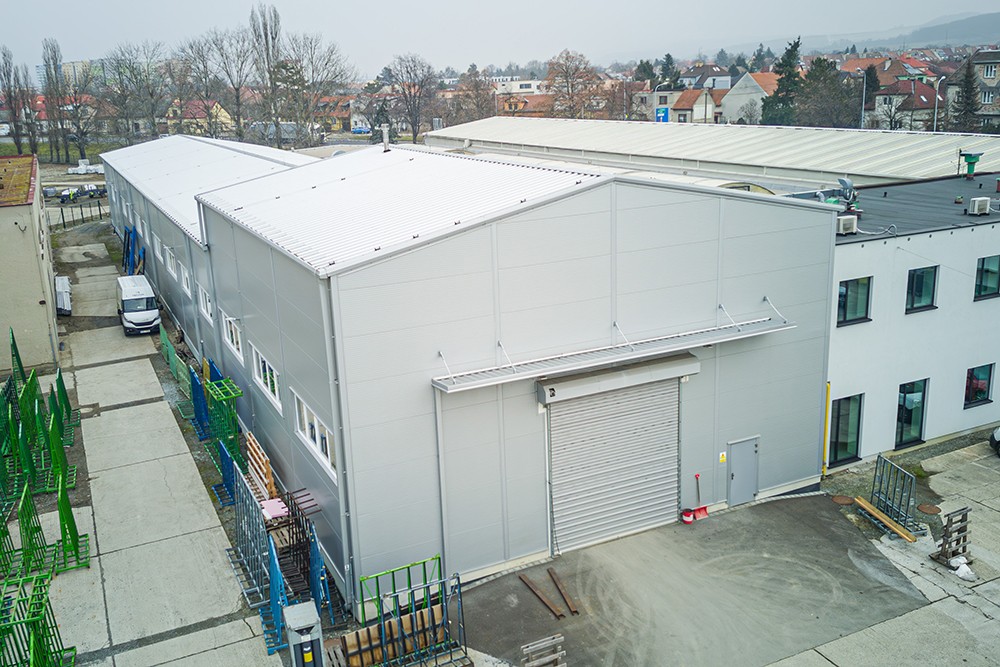

Montovaná hala je koncipována jako jednolodní jednopodlažní objekt s rámovou ocelovou konstrukcí a sedlovou střechou. Ocelová hala je řešena jako přístavba ve tvaru „L“, tvořená třemi navazujícími částmi.

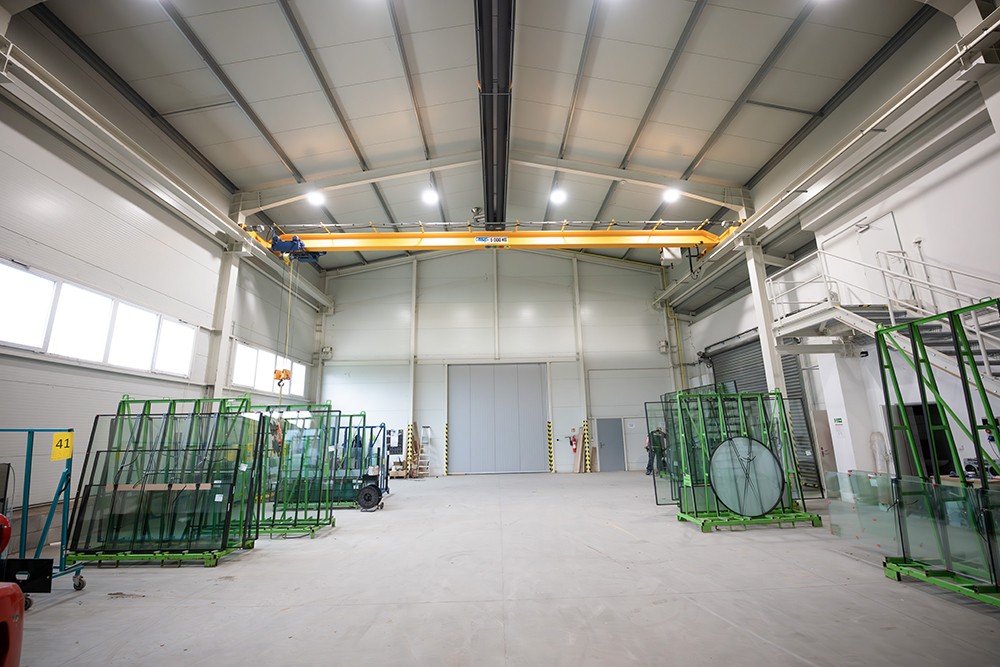

Hlavní montovaná hala o rozměrech 15,48x17,24x8,84 m je vybavena mostovým jeřábem o nosnosti 5t. Na ni navazuje podélná hala 15,54x66,24x6,84 m s jeřábem o nosnosti 3t. Ze zadní strany je připojena třetí hala o rozměrech 20,1x13,09 x6,13 m.

Toto uspořádání umožňuje efektivní využití prostoru, přehledné rozdělení provozu a plynulé napojení na stávající objekt.

efektivní výrobní prostor

Konstrukční řešení

Nosnou konstrukci haly tvoří ocelové rámy z profilů IPE a HEA, které zajišťují vysokou pevnost a stabilitu. Prostorová tuhost je doplněna střešními táhly z trubkových profilů, což zvyšuje odolnost vůči větru i sněhu.

Sloupy jsou navrženy pro optimální přenos zatížení – hlavní jsou vetknuty do betonových kalichů, štítové jsou kloubově uloženy na patkách. Stabilitu celé konstrukce dále zvyšuje základový práh pod obvodovým soklem.

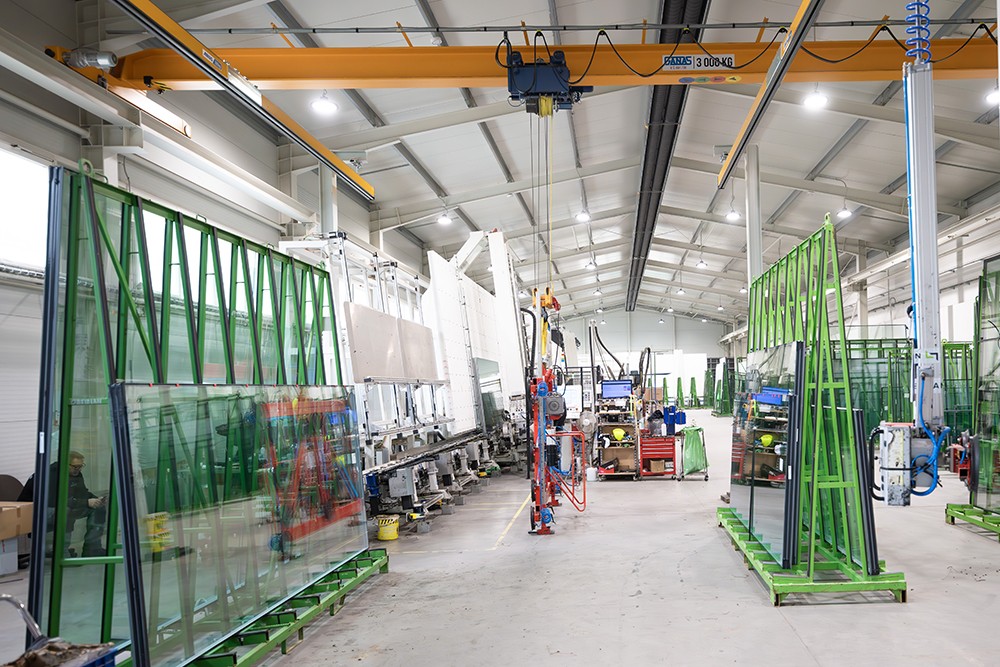

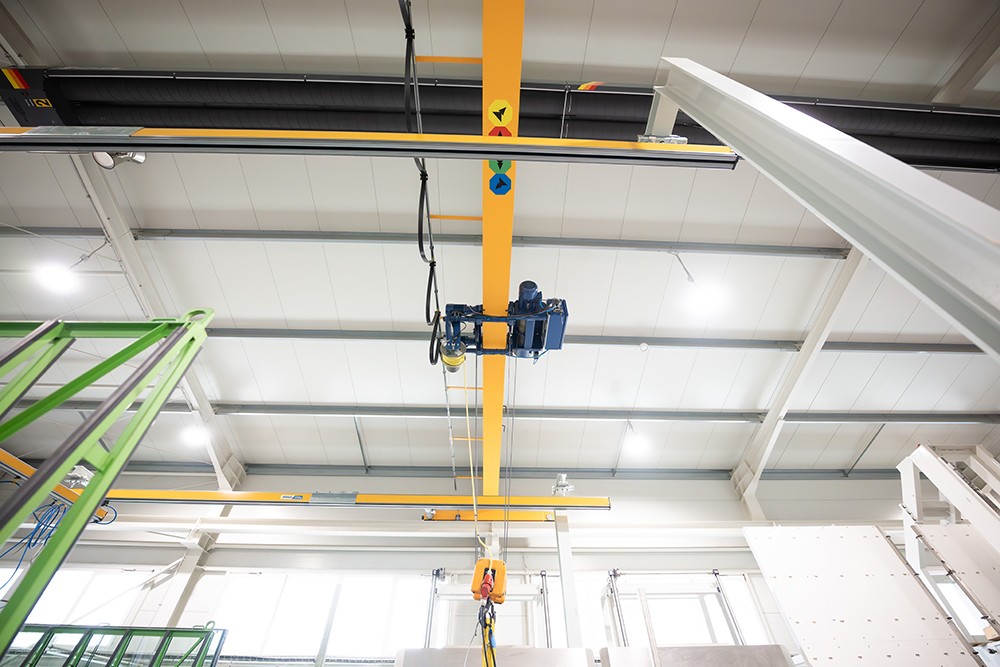

Konstrukce je dimenzována pro mostové jeřáby (5 t a 3 t), což výrazně zefektivňuje manipulaci s materiálem a podporuje plynulý chod výroby.

Opláštění a izolace

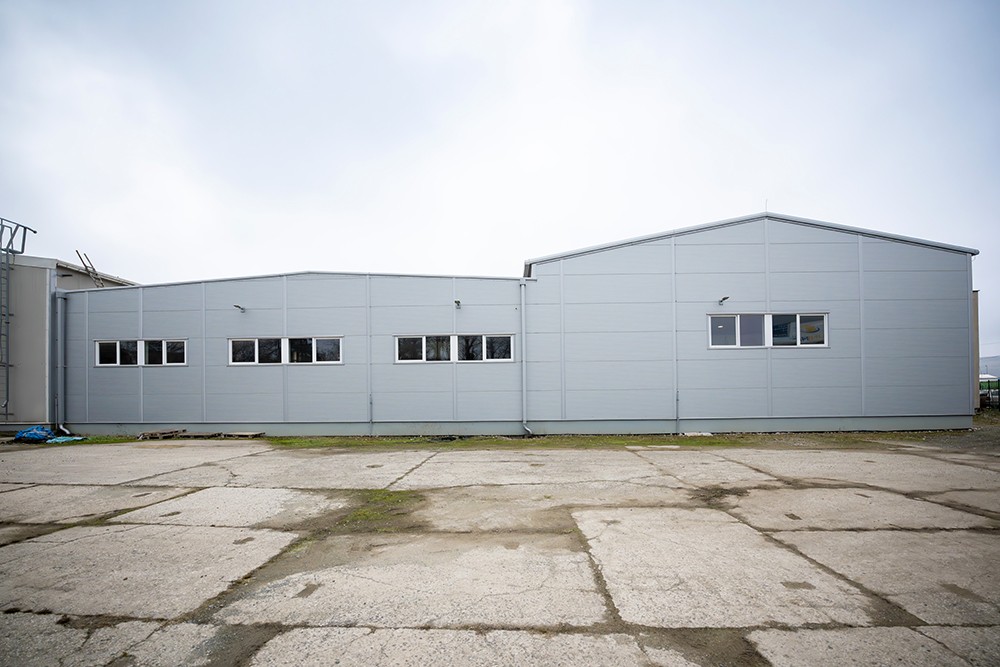

Hala je opláštěna sendvičovými panely s minerální vatou (tl. 80 mm) v odstínu RAL 9006. Střecha je u větší části řešena PIR panely (tl. 100 mm), u nejmenší haly systémem Combi Roof (tl. 200 mm).

Výplně otvorů a vybavení

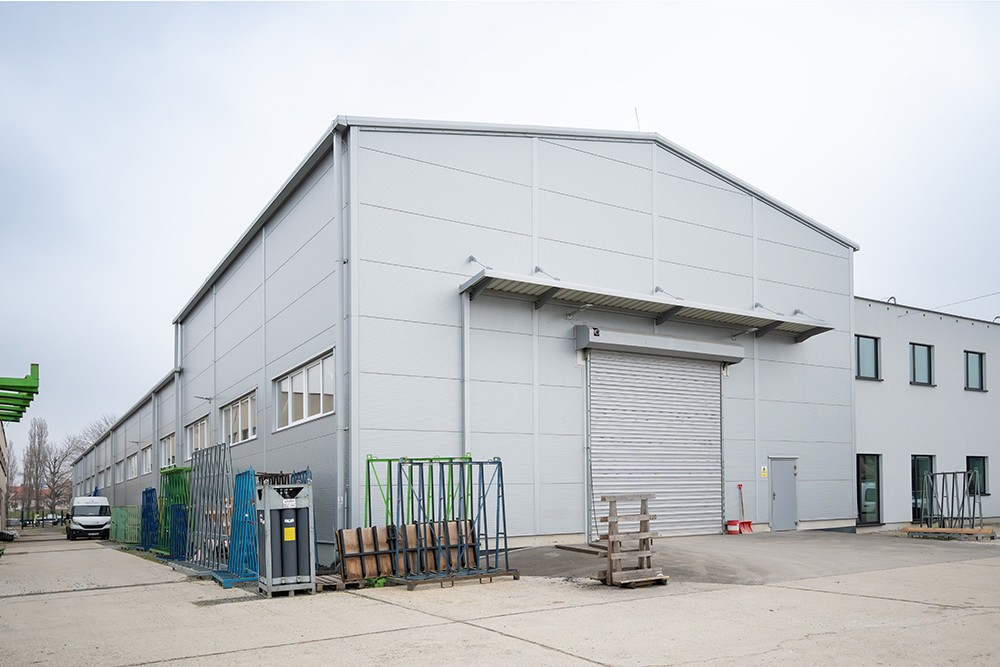

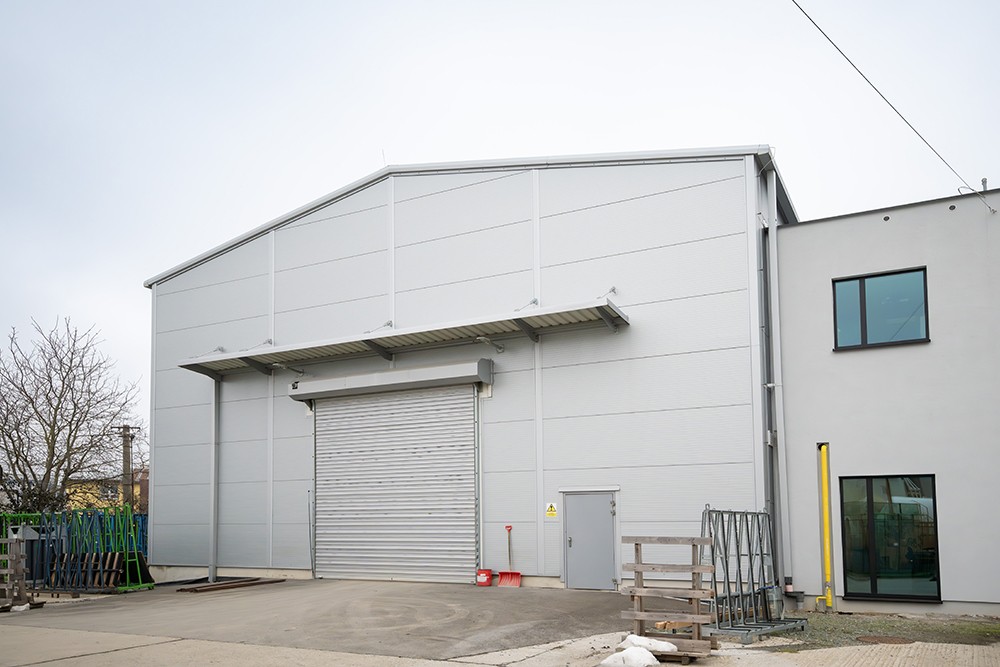

Součástí haly jsou hliníková okna a dveře zajišťující dostatek denního světla i komfortní přístup. Pro logistiku slouží rolovací a interiérová posuvná ocelová vrata umožňující snadnou manipulaci s materiálem. (Okna, dveře a vrata byly dodávkou investora.)

Ochrana konstrukce

Ocelová konstrukce je opatřena kvalitním antikorozním nátěrem (základní + vrchní vrstva) o celkové tloušťce 100 µm. Vaznice a spojovací prvky jsou žárově pozinkované, což zvyšuje jejich odolnost a snižuje nároky na údržbu.

Montovaná hala Obsidian v Otrokovicích je příkladem moderní průmyslové stavby, která spojuje efektivní konstrukční řešení s vysokou variabilitou. Díky integraci jeřábových drah, kvalitnímu opláštění a promyšlenému návrhu představuje spolehlivé a dlouhodobě udržitelné řešení pro výrobní i logistické provozy.
