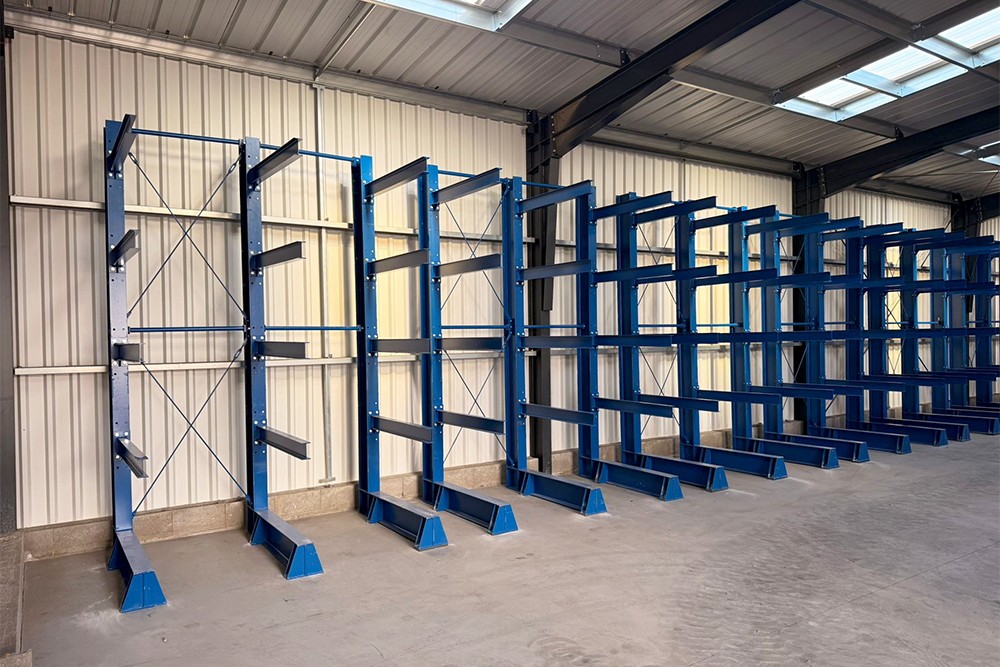

Konzolové regálové systémy v areálu společnosti Impec technology ve Vysokém Mýtě byly navrženy jako efektivní řešení pro skladování hutního materiálu. Kombinace jednostranných a oboustranných regálů umožňuje bezpečné, přehledné a variabilní uložení plechů, trubek a ocelových profilů s vysokou nosností a optimalizovaným využitím skladového prostoru.

Zadání

Investor požadoval návrh a realizaci robustního skladového systému pro ukládání plechů, trubek a ocelových profilů.

Důraz byl kladen na vysokou nosnost jednotlivých částí systému, přehledné uspořádání různých typů materiálu a bezpečné kotvení konstrukce do stávající podlahy skladu.

Řešení

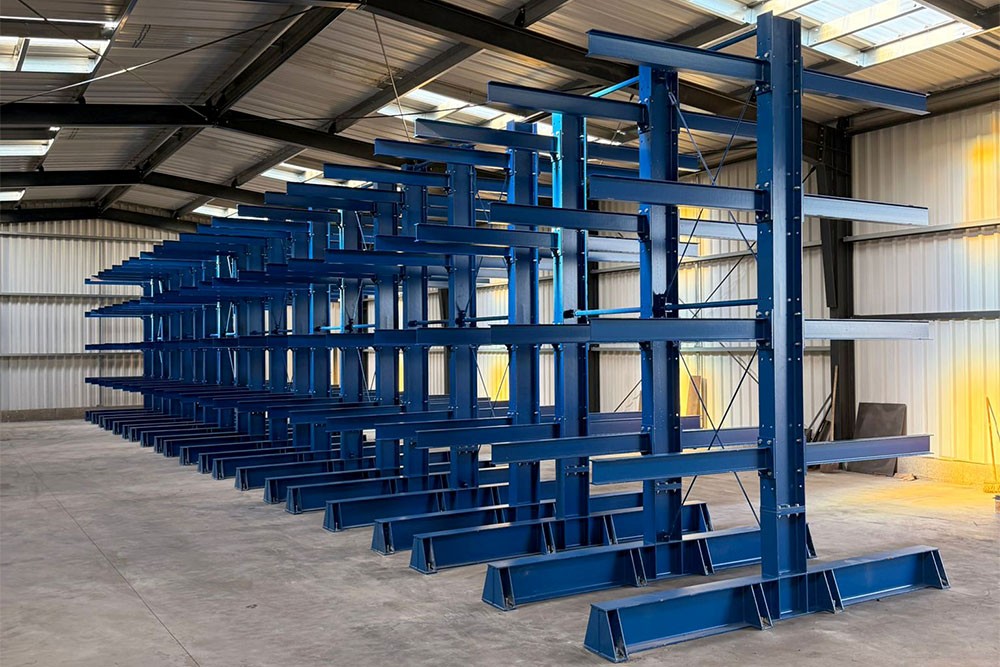

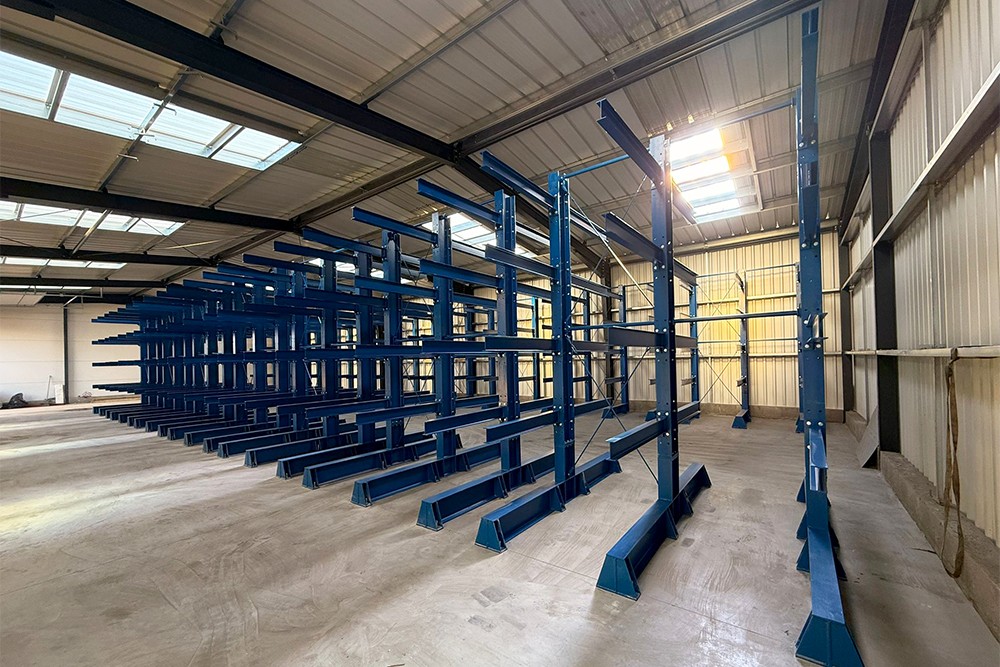

Navrhli jsme systém ocelových konzolových regálů v lakovaném provedení, kombinující jednostranné a oboustranné varianty podle typu skladovaného materiálu.

Regály pro plechy jsou navrženy s nosností konzole až 1 000 kg, regály pro trubky a jekly s nosností konzole 700 kg. Systém umožňuje variabilní nastavení výšky konzol v rozsahu ±150 mm, což zajišťuje flexibilní využití skladové kapacity.

Kotvení je řešeno pomocí chemických kotev do betonové podlahy, čímž je zajištěna vysoká stabilita a bezpečný provoz při manipulaci s těžkým materiálem.

Výsledek

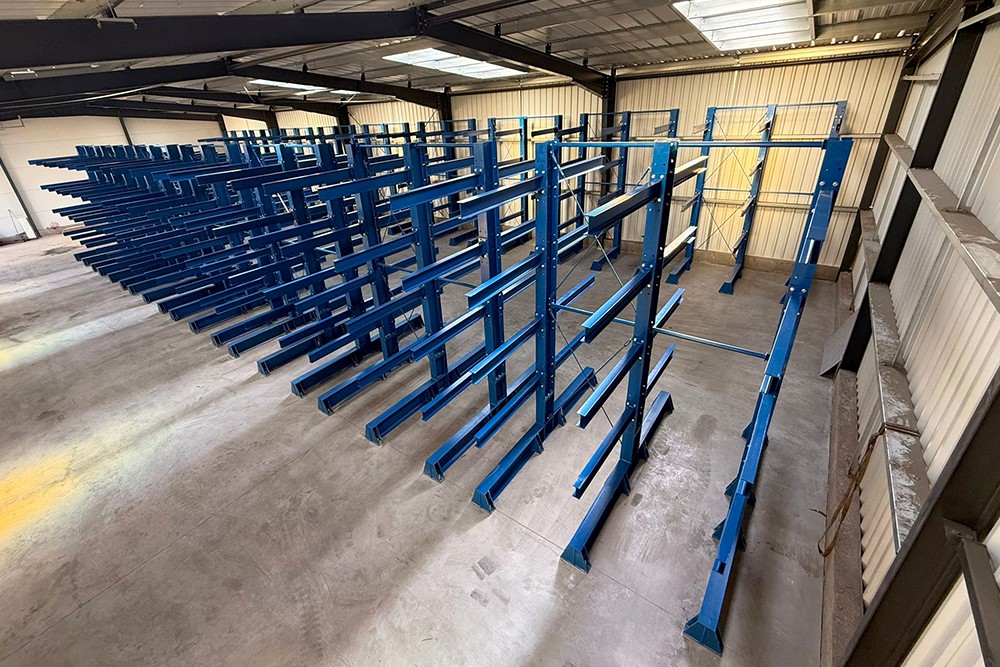

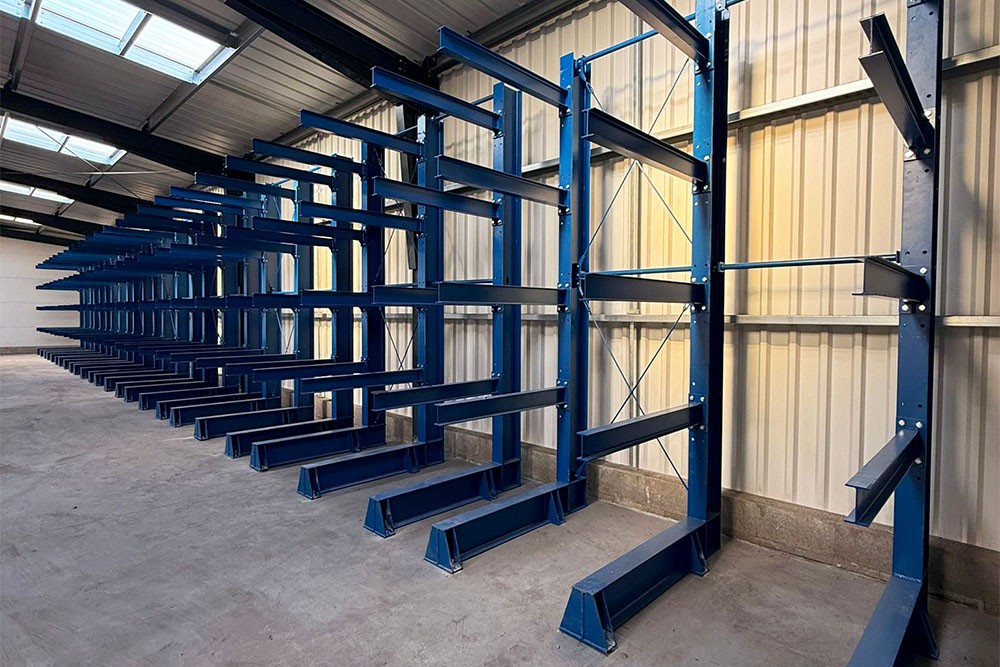

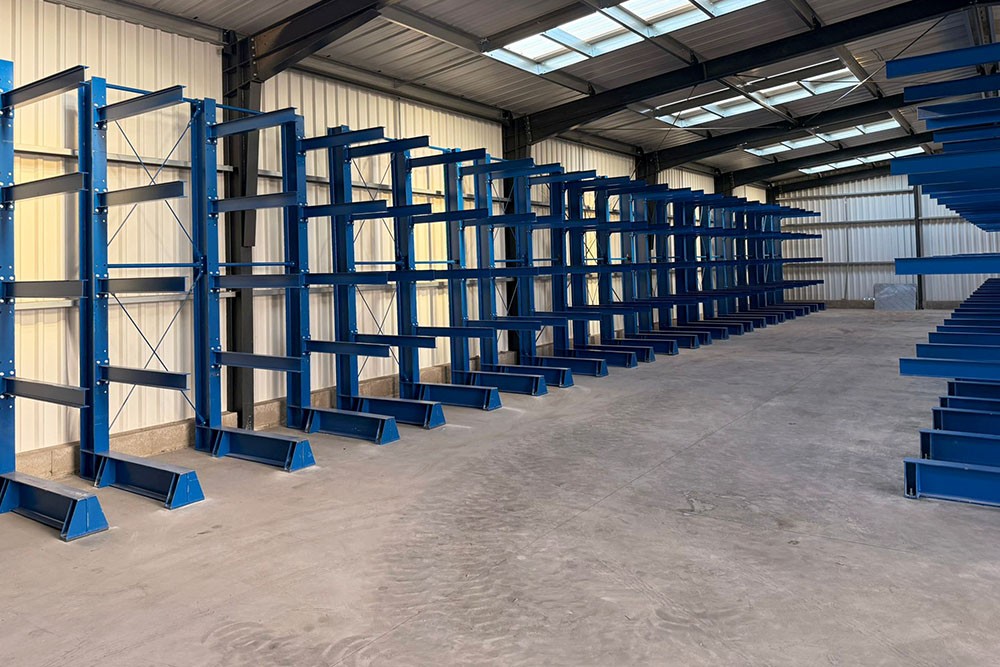

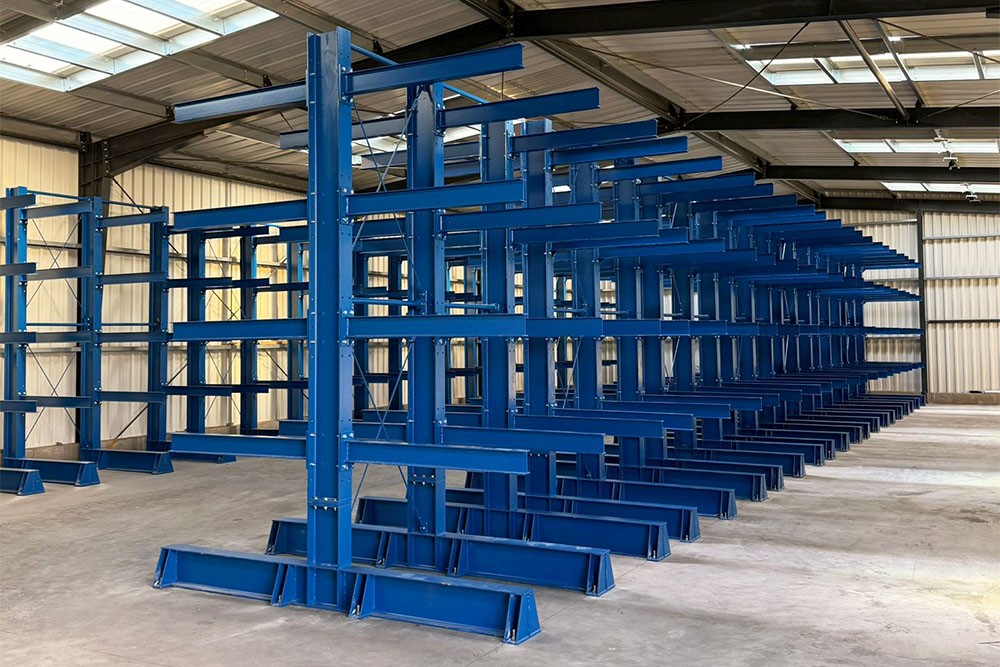

Vznikl komplexní konzolový regálový systém, který umožňuje efektivní a přehledné skladování hutního materiálu s vysokou celkovou kapacitou až 429 t.

Kombinace různých typů regálů umožňuje maximální využití skladového prostoru a bezpečnou manipulaci v rámci provozu.

Hlavní přínosy řešení

• celková skladovací kapacita systému až 429 t materiálu
• vysoká nosnost pro skladování hutního materiálu
• kombinace jednostranných a oboustranných regálů
• flexibilní nastavení výšky konzol
• bezpečné kotvení do betonové podlahy
• přehledné a efektivní uspořádání materiálu
• optimalizace skladového prostoru pro těžký materiál

Pro koho je toto řešení ideální

• zpracovatelé oceli a hutního materiálu
• výrobní a strojírenské společnosti
• skladové haly a logistické provozy
• průmyslové areály
• firmy pracující s plechy, trubkami a profily

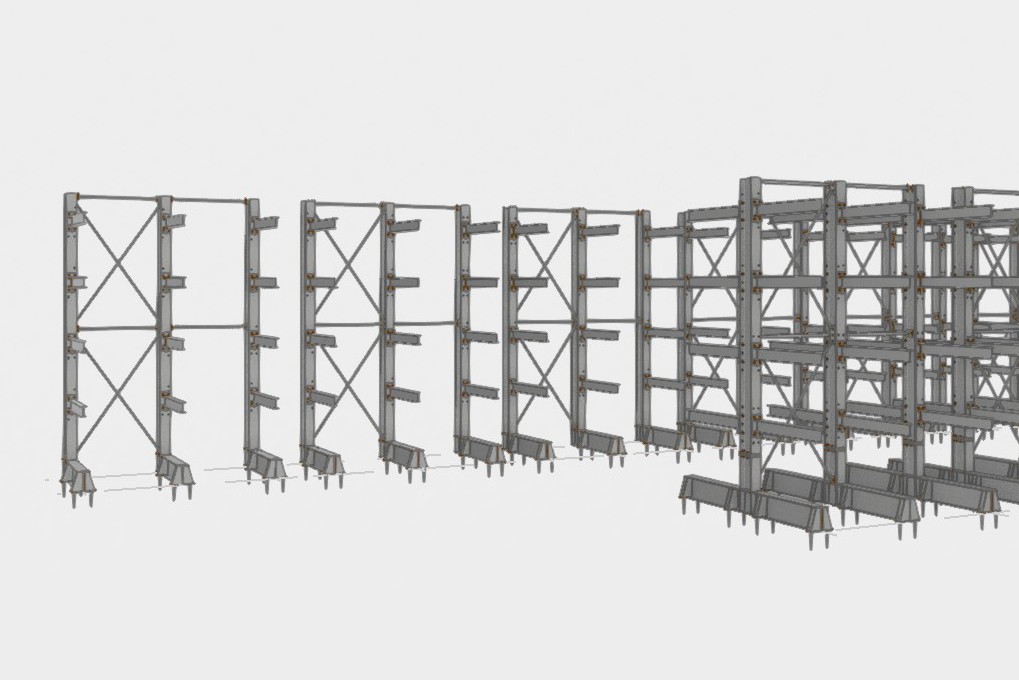

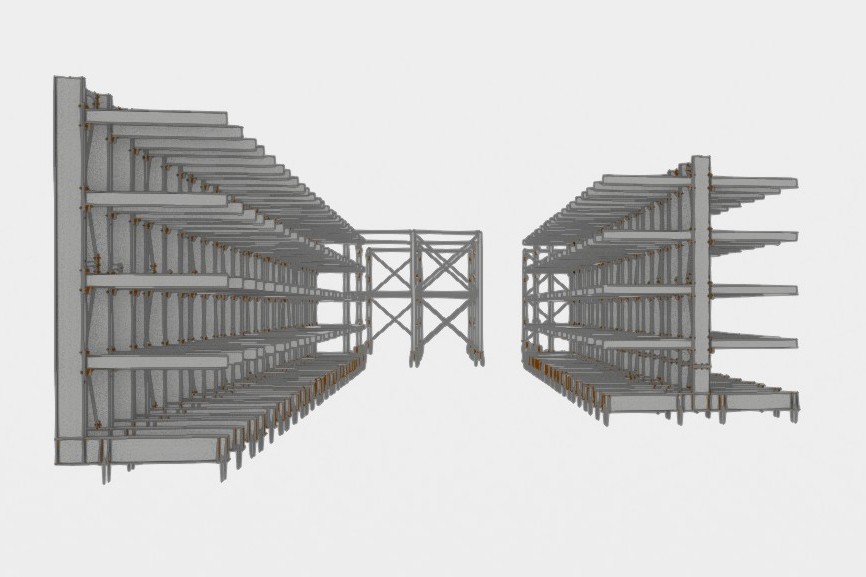

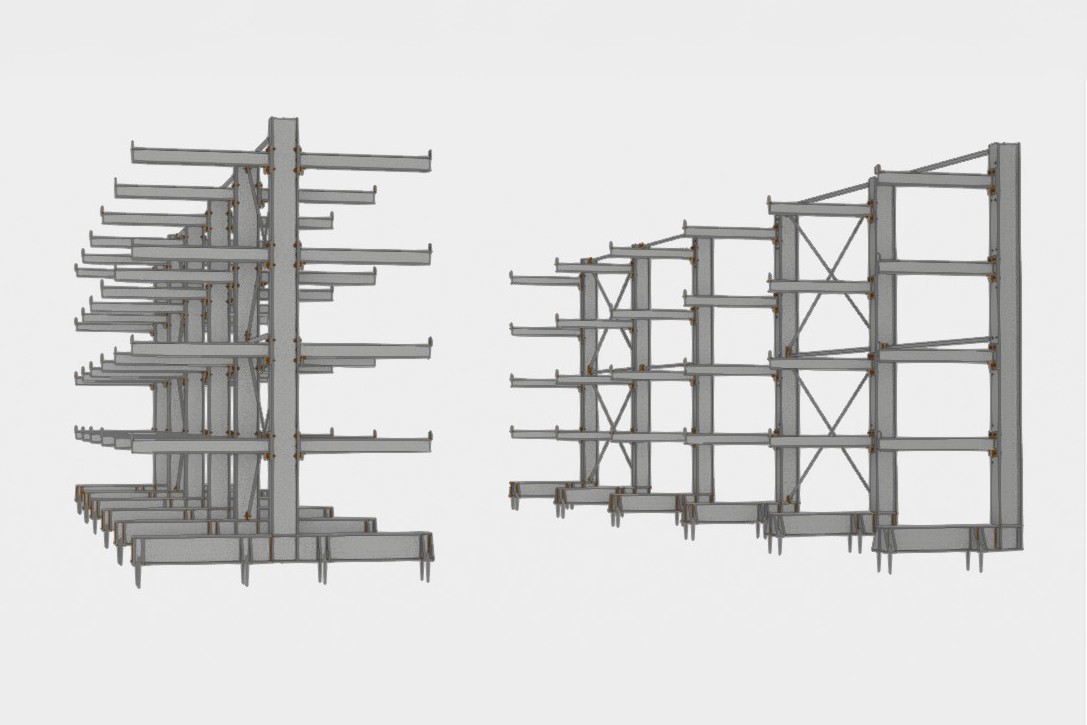

Konstrukční a technické řešení

Konzolové regálové systémy jsou tvořeny ocelovou nosnou konstrukcí v lakovaném provedení pro prostředí s korozní agresivitou C3.

Nosnou stabilitu zajišťují vazby z profilů IPE, kloubově uložené na základovou konstrukci. Kotvení je řešeno pomocí patních plechů a chemických kotev.

Povrchová úprava je provedena v odstínu RAL 5010 – enziánová modrá.

Dispozice a kapacity systému

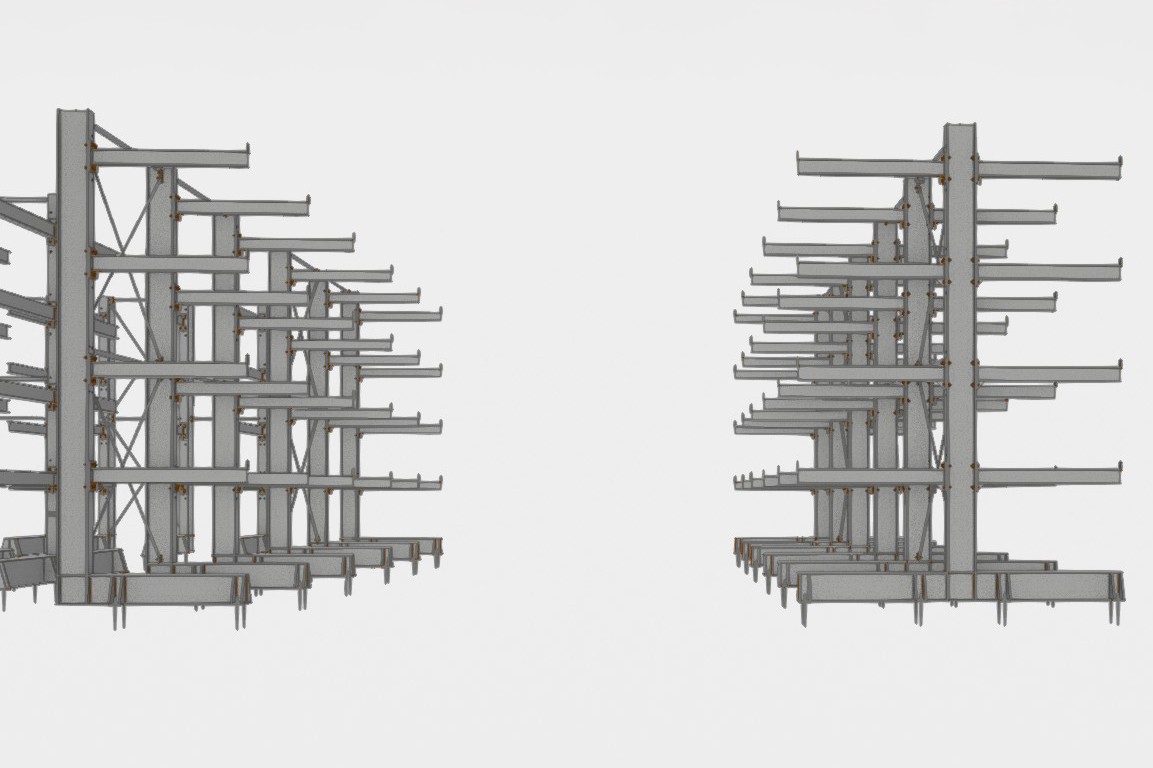

Systém zahrnuje čtyři typy regálových řešení:

Regály pro plechy

• 9× jednostranný regál – kapacita 135 tun
• 7× oboustranný regál – kapacita 210 tun
• nosnost konzole – 1 000 kg

Regály pro trubky a jekly

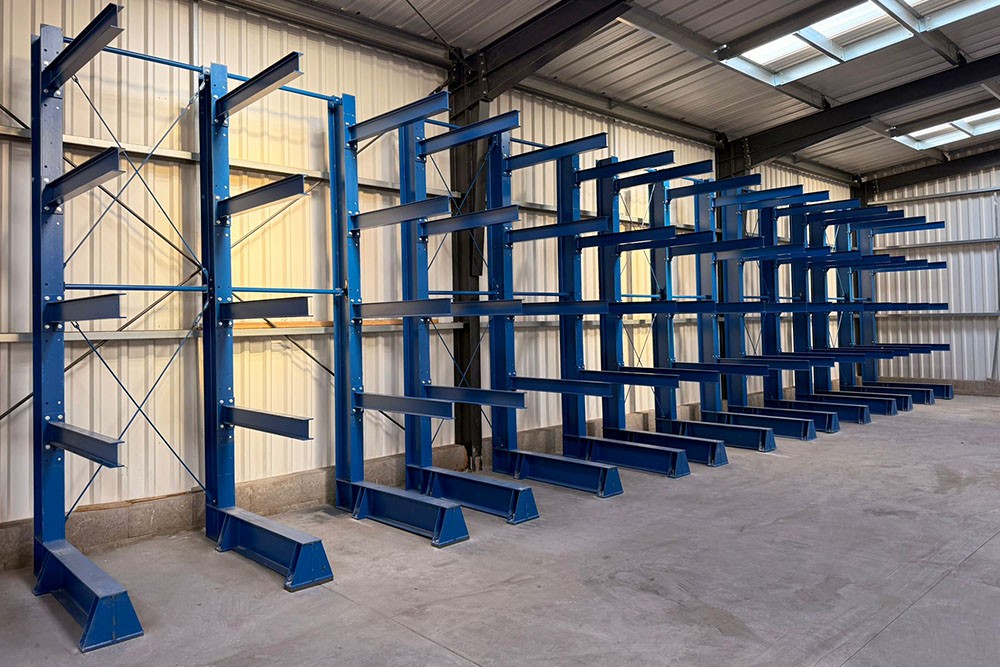

• 4× jednostranný regál – kapacita 42 tun
• 2× oboustranný regál – kapacita 42 tun
• nosnost konzole – 700 kg
