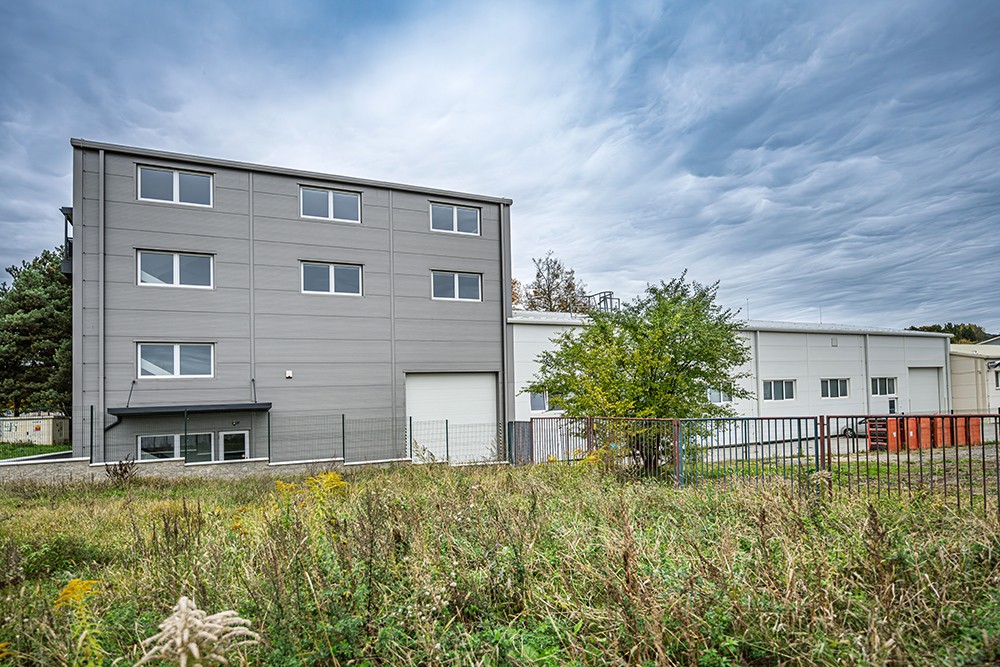

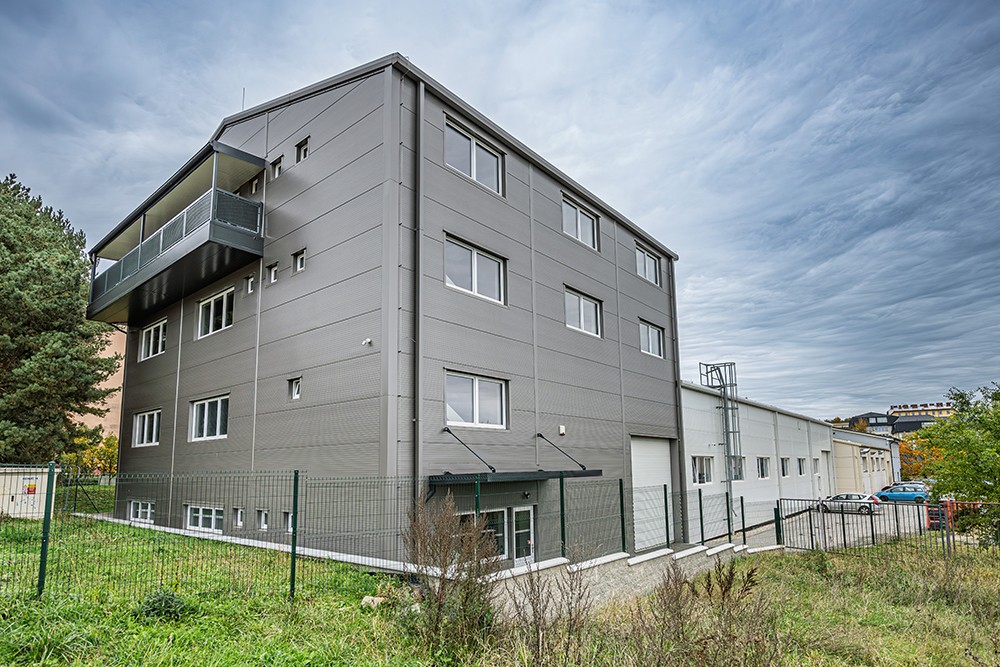

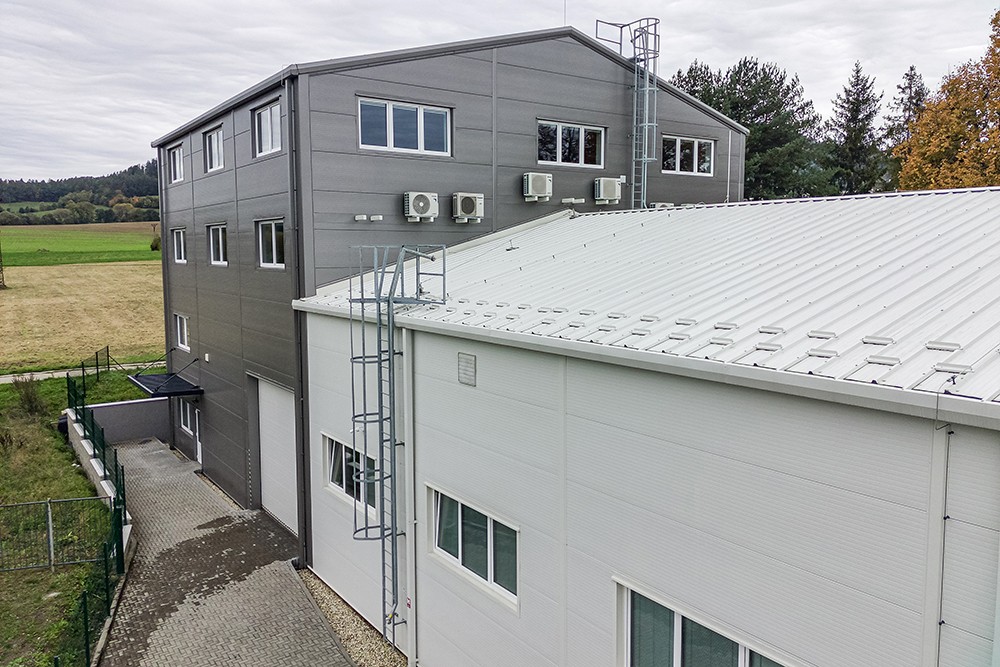

Stylová čtyřpodlažní administrativní hala navazuje na průmyslovou část haly v Šumperku, kterou jsme realizovali v roce 2021. Hala je designově kombinací šedé a smetanové barvy. Zpestřením administrativní části je možnost venkovního posezení s výhledem z montovaného balkonu.

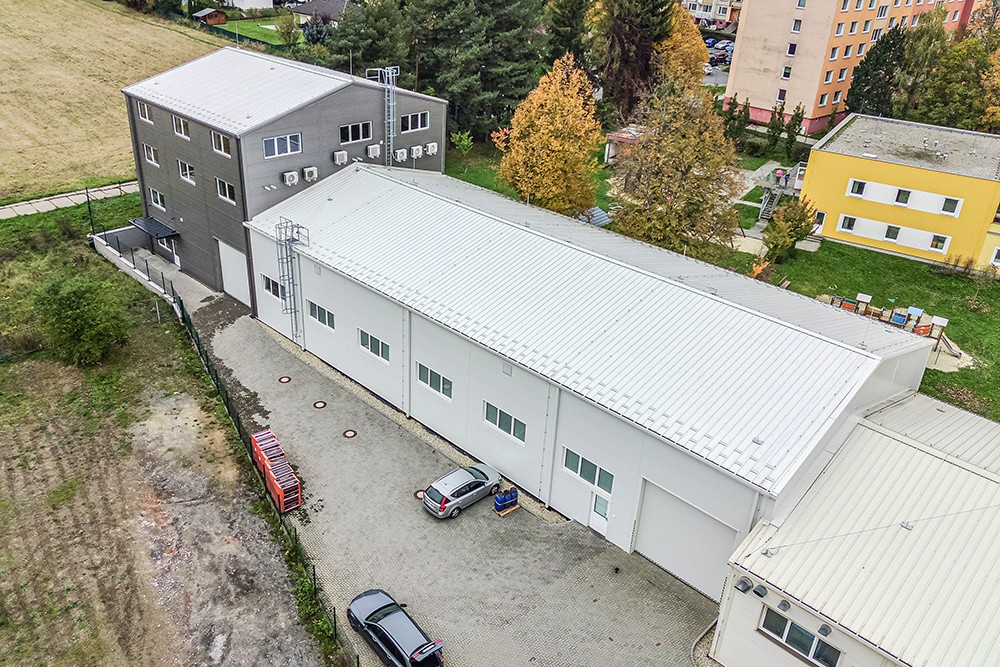

V roce 2021 jsme realizovali přístavbu nástrojářské dílny s administrativou v Šumperku. Půdorysný rozměr výrobní a administrativní haly je 18x53,8m. Výrobní část haly dosahuje výšky v okapu 7,1m a  v hřebeni 9,56m. Administrativní část haly s okapovou výškou 13m disponuje čtyřmi nadzemními patry se světlou vnitřní výškou 2,6m.

Skladba a konstrukční řešení montované haly BSK Industrial

Ocelová konstrukce haly je rámového typu se sedlovou střechou se sklonem 15°. Montované ocelové rámy jsou vyrobeny z válcovaných IPE a HEA profilů. Nosné ocelové sloupy jsou kotveny vetknutě do kalichů na betonové piloty, část sloupů je také kotvena kloubově na základové betonové patky pomocí závitových tyčí.

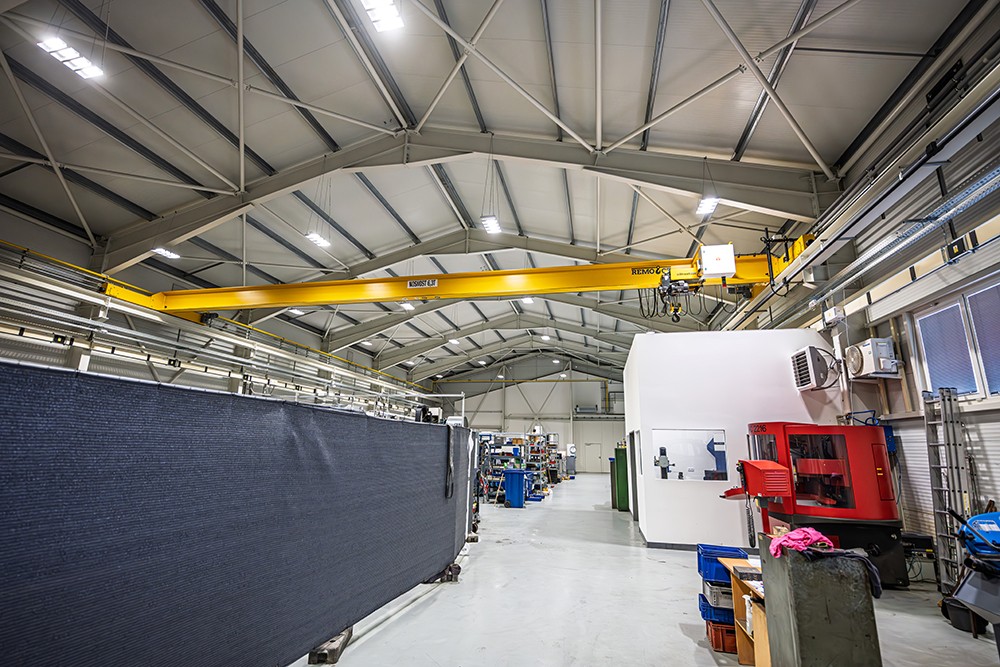

Ve výrobní hale byla realizována jeřábová dráha pro mostový jeřábem o nosnosti 6 300 kg s rozpětím 16,5m a zdvihem 4,8m. Tuhost ocelové konstrukce je zajištěna tuhostí vazeb, stabilizacemi z trubkových profilů, jaklových profilů a zavětrovacími kříži z kulatin. Všechny prvky ocelové konstrukce jsou ošetřeny základním a svrchním nátěrem v barvě RAL 9002 šedobílá.

Požární ochrana haly

Požadavek požární odolnosti nosné ocelové konstrukce je řešen individuálně dle typu rámu – konstrukce výrobní části haly je opatřena protipožárním nátěrem na 30 a 45 minut, v administrativní části je požární odolnost řešena sádrokartonovým obkladem.

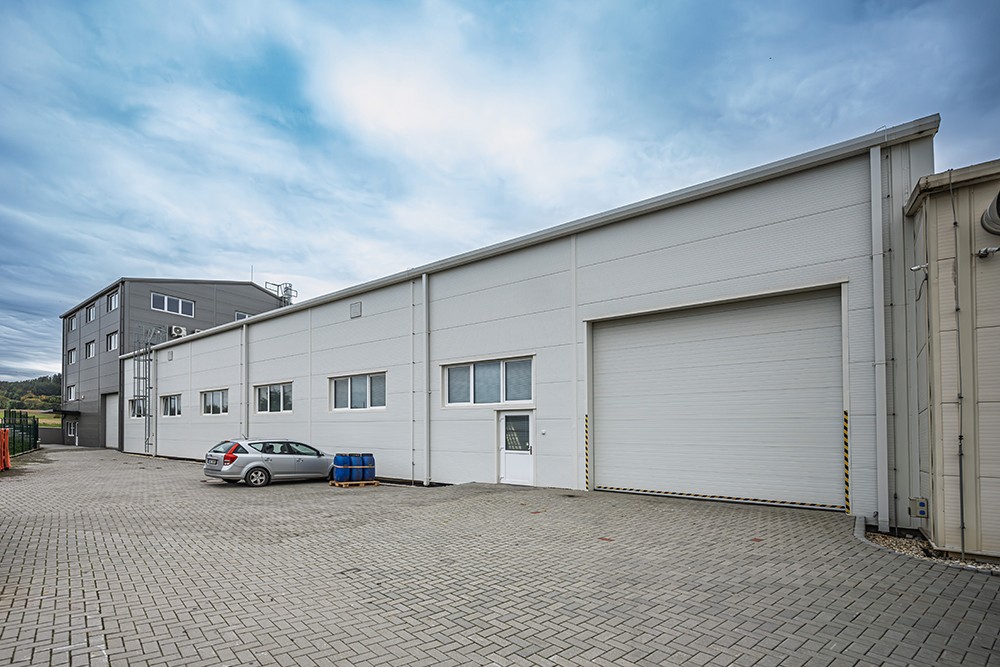

Pomocí sekundární konstrukce jsou do montované haly osazeny plastové dveře a okna s výplní izolačním trojsklem v bílé barvě. V ocelové hale jsou také umístěny dva kusy sekčních vrat o rozměru 4,6x4,4m; jedny vrata jsou doplněna o integrované dveře.

Izolace montované haly

Opláštění montované haly je řešeno sendvičovými panely značky Kingspan s jádrem z QuadCore pěny. Střešní sendvičový panel tl. 160mm se součinitelem prostupu tepla U=0,12W/m2K je kotvený na tenkostěnné Z profily pomocné střešní konstrukce. Stěny haly jsou opláštěny sendvičovým panelem tl. 200mm. Opláštění výrobní haly je v barvě slonová kost a opláštění administrativy v barvě světle šedá.

Doplňky a zapravení haly

Klempířské zapravení je vyrobeno z ocelového lakovaného plechu v barvě opláštění jednotlivých částí haly.

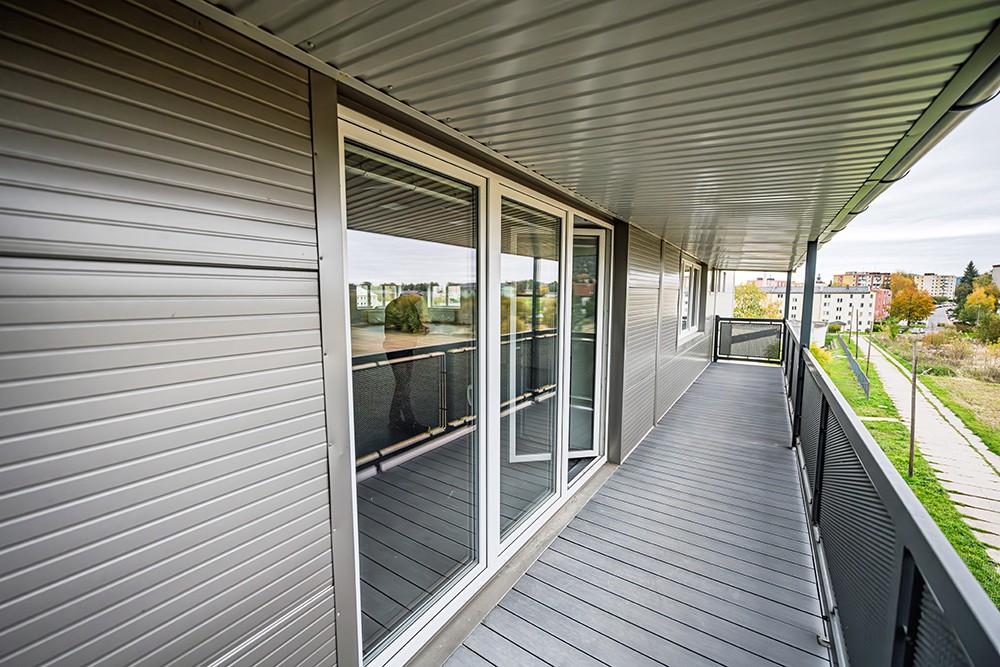

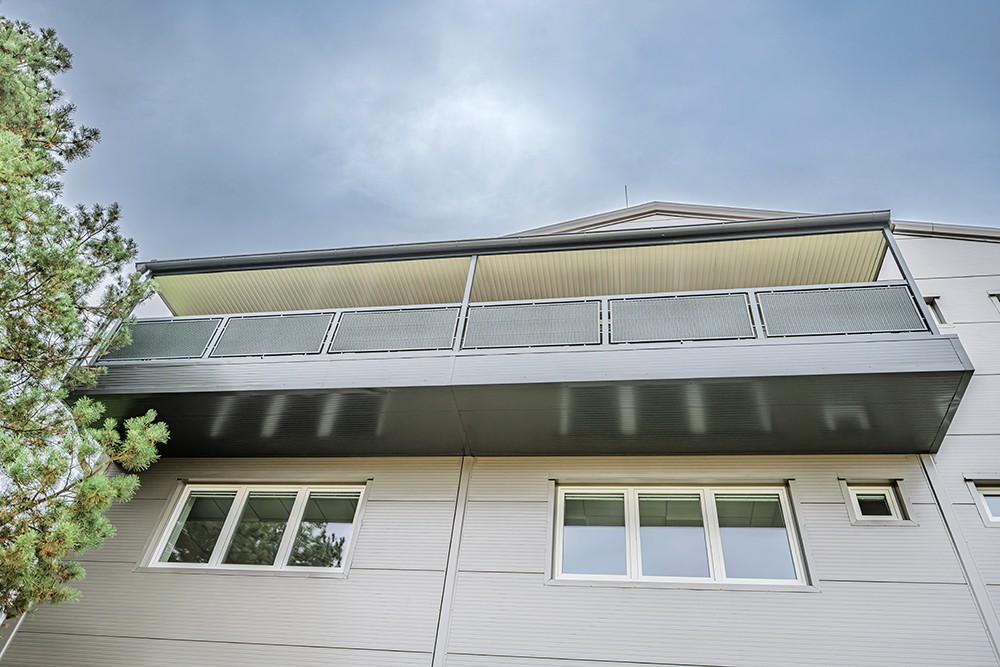

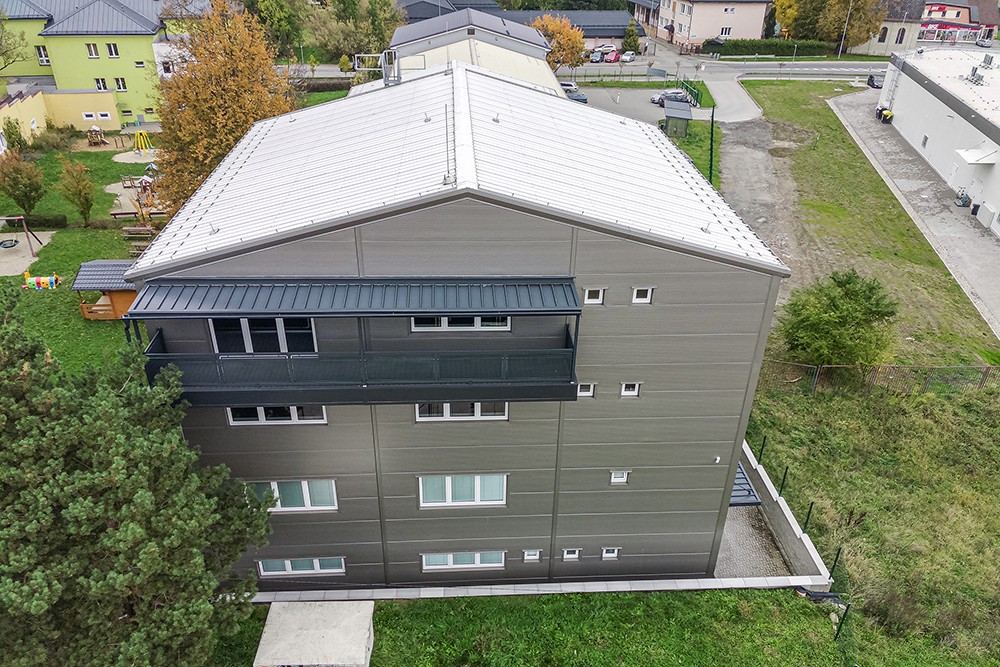

Nad vstupem do budovy je umístěna markýza z trapézového plechu s táhly. Administrativní část je elegantně doplněna balkonem ve 4 NP. Výrobní část montované haly je doplněna o dva požární žebříky se suchovodem.
