Projekce montované haly


Kalkulace ceny haly

Prvním krokem je kalkulace ceny haly  na základě předběžného technického řešení poptávané montované haly. Správný výpočet je podmíněn vyplněním potřebných údajů v poptávkovém formuláři.

Nejdůležitější parametry k nacenění haly jsou:

  • Rozměry haly (šířka, délka, okapová výška popř. tzv. světlá výška)
  • Klimatické podmínky jako sněhové zatížení a povětrnostní vlivy – zjišťujeme my dle mapy sněhového zatížení vydané Českým hydrometeorologickým ústavem
  • Účel využití haly
  • Počet a rozměr oken, vrat, dveří, světlíků
  • Druh a tloušťka zateplení – zateplená či nezateplená hala
  • Estetické požadavky na halu

Na základě těchto parametrů se spočítá první cenová nabídka a stanoví se rozložení a typ ocelových profilů, střešních ocelových vaznic či bočních ocelových paždíků a v neposlední řadě typ opláštění.

Projekční práce na hale

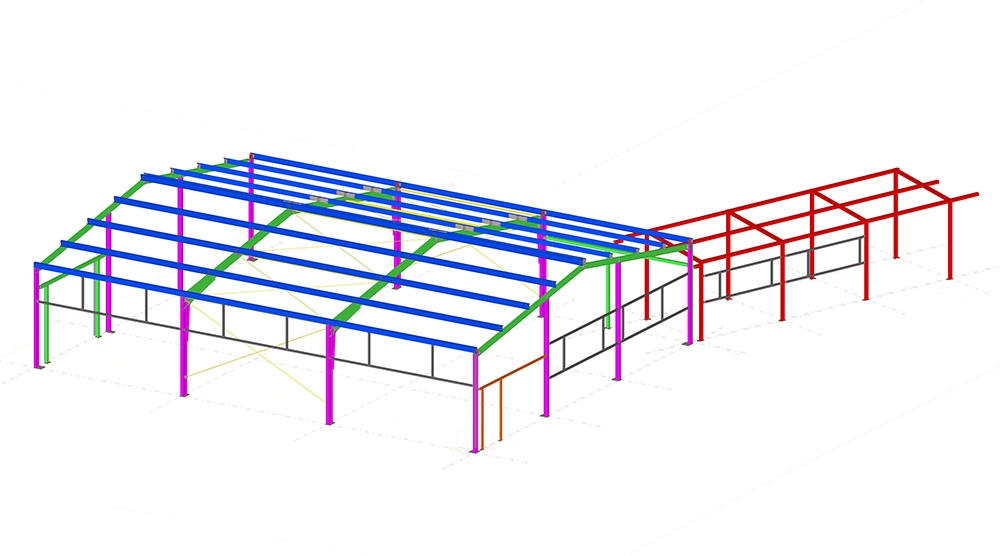

Modelovací program 3D Tecla Structures

Pokud není potřeba dříve, po podpisu smlouvy jsou nakresleny řezy haly, půdorys haly a pohledy popřípadě i vizualizace haly. Dále jsou zkresleny podklady pro výrobní dokumentaci ve vyspělém 3D modelovacím programu TEKLA Structures. Tento program umí rychle a spolehlivě vygenerovat přesné podklady pro bezchybnou výrobu a montáž ocelové konstrukce. Jakákoli změna se automaticky aktualizuje ve všech dalších propojených procesech a výstupech. Program TEKLA Structures dokáže přesně spočítat váhu konstrukce a jednotlivých dílů konstrukce včetně plochy nátěrů. Tento vyspělý program pro modelování konstrukcí tak umožňuje efektivní kontrolu nad správností celého procesu výroby a montáže haly a minimalizuje tak ztráty či škody z lidského pochybení.

Statika ocelové konstrukce

Statika ocelové konstrukce udává, kolik konkrétní ocelový profil unese na dané požadované zatížení a určí se návrhová únosnost průřezu. Statik je schopen optimalizovat rozložení ocelové konstrukce tak, aby konstrukce byla ekonomická a dobře staticky nadimenzovaná.

Statické výpočty autorizovaného statika jsou počítány na základě platných eurokódů a sněhových oblastí. K výpočtu se využívá program Ocel či Nexis , ve kterém se řez nebo dílec posuzuje dle normy ČSN EN 1993-1-1.

Sněhové oblasti České republiky dle ČHMÚ: (v kPa – 100kg sněhu/m2)

  • 0,7kPa - Praha, Jižní Moravy
  • 1,0kPa - Jižní Čechy, Střední Morava
  • 1,5kPa - Vysočina, Ostravsko, Děčínsko
  • 2,0kPa - Vysočina, Šumperk
  • 2,5kPa - Liberec, Hlinsko
  • 3,0kPa - úpatí Krkonoš, Šumavy, Jeseníků, Beskyd, Krušných hor
  • 4,0kPa - Krkonoše, Krušné hory, Šumava, Beskydy, Jeseníky
  • >4.0kPa - Krkonoše, Krušné hory, Šumava, Beskydy, Jeseníky

Sněhová mapa ČMHÚ – můžete si najít Vaši lokalitu

Vysvětlivky: 0,7kPa = 70kg/m2

Povětrnostní vlivy mají také značný vliv na statiku ocelové konstrukce, čím vyšší hala tím vyšší tlaky a sání.

K projekci haly se využívají tyto normy

ČSN EN 1990 - Eurokód: Zásady navrhování konstrukcí

ČSN EN 1991: Eurokód 1: Zatížení konstrukcí

ČSN EN 1992 Eurokód 2: Navrhování betonových konstrukcí

ČSN EN 1997 Eurokód 7: Navrhování geotechnických konstrukcí

ČSN EN 206-1 Beton - Část 1: Specifikace, vlastnosti, výroba a shoda

ČSN EN 13670-1 Provádění betonových konstrukcí - část 1: Společná ustanovení

Bezpečnost práce na staveništi se řídí:

NV 362/2005 Sb.

NV 591/2006 Sb.o bezpečnosti práce a technických zařízení při stavebních pracích

Nařízení vlády 93/2012 Sb ochrana zdraví při práci

více o spolehlivosti ocelové konstrukce
