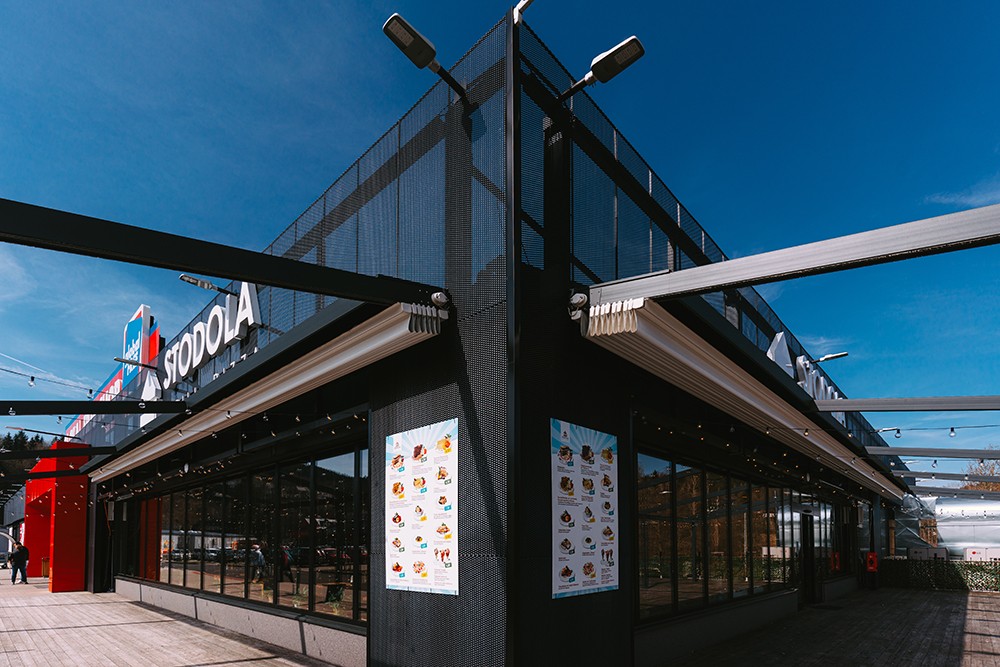

Tento projekt obchodního centra s restaurací v Potůčkách ukazuje, že montované haly mohou sloužit i pro reprezentativní a veřejné stavby s důrazem na architekturu a design.

Zadání

Investor potřeboval vytvořit moderní obchodní prostor s restaurací v exponované lokalitě s vysokou návštěvností.

Důraz byl kladen nejen na funkčnost, ale také na architektonický vzhled a reprezentativní charakter stavby.

Řešení

Navrhli jsme a realizovali montovanou ocelovou halu, která splňuje jak technické, tak estetické požadavky projektu.

Součástí řešení bylo:

• přizpůsobení konstrukce architektonickému návrhu
• kombinace různých materiálů (včetně designových prvků)
• optimalizace provozu obchodních a restauračních prostor

Výsledek

Vznikl moderní a funkční objekt, který:

• spojuje obchodní a restaurační provoz v jednom prostoru
• splňuje vysoké nároky na design i provoz
• byl oceněn v soutěži Stavba roku

Co tento projekt ukazuje

• montované haly nejsou jen sklady
• lze je využít i pro reprezentativní veřejné stavby
• umožňují kombinaci designu, funkčnosti a ekonomiky

Chcete podobný projekt?

• Navrhneme řešení na míru podle vašeho záměru
• Připravíme orientační návrh i cenovou kalkulaci

Konstrukční systém stavby

Montovaná jednopodlažní hala je tvořená dvoulodní rámovou ocelovou konstrukcí, se sedlovou střechou o sklonu 10°. Půdorysné rozměry haly jsou 37,1 x 73,0 m, výška v okapu +4,1m, výška v hřebeni +5,8m.

Nosnou konstrukci tvoří rámy z válcovaných profilů, ve střešní rovině táhla z trubek. Ztužení a zavětrování haly je řešeno pomocí diagonálních táhel a trubek.

Obvodové ocelové sloupy jsou vetknuty do železobetonových patek s kalichy, vnitřní sloupy jsou kotveny kloubově pomocí chemických lepených kotev. Uložení v hloubce -0,250m, -0,500m a -1,600m pod úrovní podlahy 1.NP. Vnitřní sloupy jsou podlity cementovou maltou MAPEFILL.

Konstrukci ocelové haly tvoří rámy z válcovaných nosníků o rozponu 36,8 m, příčný modul rámů je mezi osami 4,8 m.

Ocelová konstrukce je opatřena antikorozní povrchovou úpravou. Konstrukční prvky jsou natřeny základním a vrchním nátěrem v tl. 100 mikronů. Některé prvky na hale jsou opatřeny protipožárním nátěrem. Vaznice jsou pozinkované.

V konstrukci stavby jsou ukotveny hliníková okna, hliníkové dveře a sekční ocelová vrata.

Opláštění haly

Stěny montované stavby jsou opláštěné minerálním sendvičovým panelem tl. 160mm se součinitelem prostupu tepla U=0,25 W/m2K. FeZn plech je oboustranně lakovaný polyesterem 25/7my. Izolačním materiálem je minerální vata. Kladebná šířka panelů je 1000mm.

Střešní plášť je řešený pomocí hydroizolační folie kotvené přes polystyrenový izolant a minerální desky o celkové tl. 220 mm do nosného trapézového plechu. Celková tloušťka střešního pláště je 380 mm.

Klempířské prvky na hale jsou řešené z ocelového lakovaného plechu.
